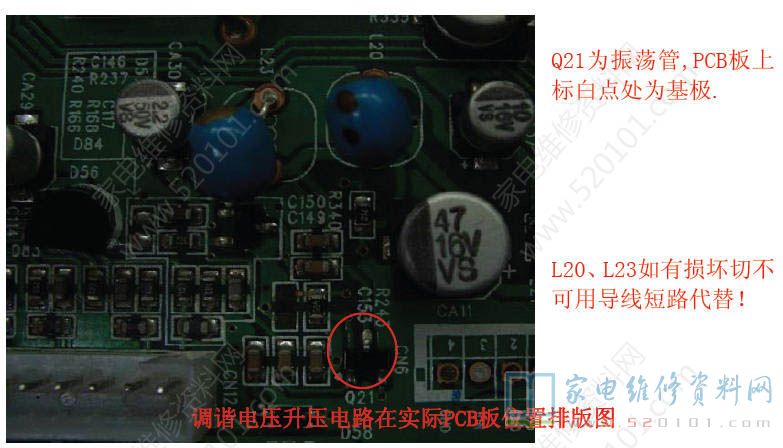

一台海信TLM4007U液晶电视（MST9机芯），问题现象是收台少，开机测试，当地可收视频道为58套节目，但此机自动搜索后仅收20余套节目，因此可以确定此问题势必出在高频头上。开机实测高频头供电5V，AGC电压3。8V，SDA电压4。0V，SCL电压4。0V均正常，当测至调谐端时却只有12V，显然收台少是什么原因就是因调谐电压过低导致的。遂检查调谐电压的升压电路，直观发现用于振荡的三极管Q21已紧急炸裂，直接用2SC1815代换，再测调谐电压已恢复至32V，重新搜台问题排除。
高频头调谐需要的33V电压，由自激振荡电路加一个电容充放电来提供，通过L23,C150和C151产生一个频率约800kHz，基准电压12V,峰峰值28V的正弦波，再通过D57不断开关和CA30不断充放电使电压到达到40V，再通过一个33V（D56）的稳压管产生33V电压。
